Детский сад на 50 мест в с. Евсино Голышмановского района
Вводится в эксплуатацию детский сад на 50 мест в с. Евсино Голышмановского района

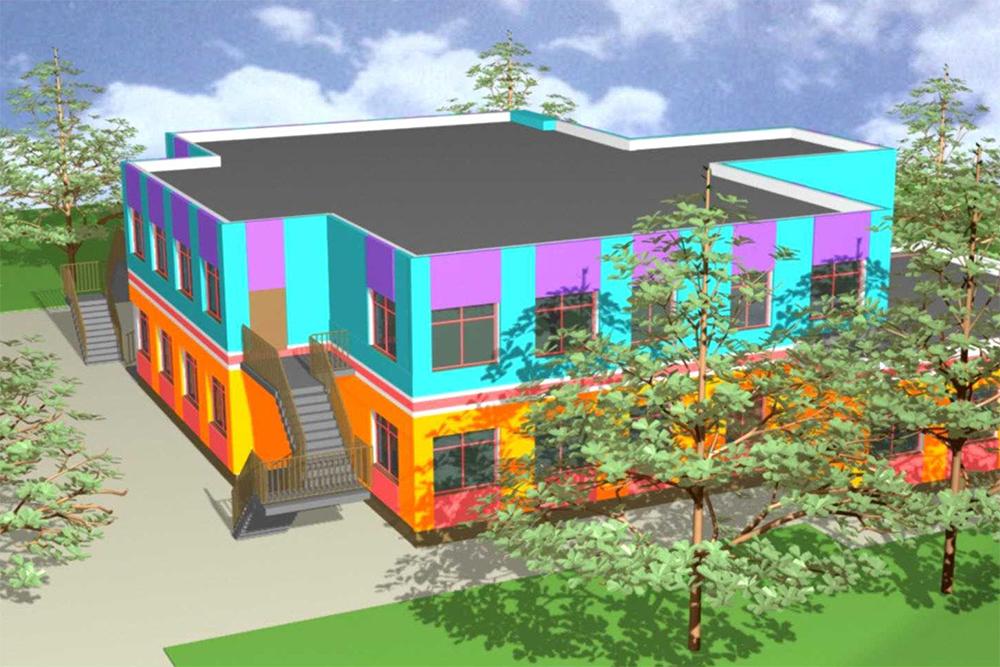

Проектная организация АО «Институт Тюменьгражданпроект» по заказу главного управления строительства Тюменской области разработала документацию для строительства современного модульного детского сада. ООО «Производственная Строительная Компания» планирует завершить строительство объекта до 31 декабря 2021 года. Здание выполнено переменной этажности (одно-двухэтажное) с техническим подпольем. Общая площадь здания составила 1097,5 м2. Металлоемкость здания составляет около 20,5 тонн, включая следующие позиции:
- 13,25 тонн конструкционной профилированной трубы;
- 1,28 тонн двутавра;
- 1,46 тонн уголка и швеллера;
- 3,59 тонн листового неоцинкованного проката;
- 1 тонна конструкционной круглой трубы (до 500 мм).
Высота здания от уровня земли составляет 8,15 м. Высота помещений на 1 этаже составляет 2,55 м, на 2 этаже – от 2,60 м до 3,00 м.
Класс функциональной пожарной опасности детского сада – Ф1.1;
Класс конструктивной пожарной опасности – С1;
Уровень ответственности – нормальный;
Степень огнестойкости – II.
В техническом подполье размещен тепловой пункт, тамбур, технический коридор, кладовая, обеспечивающие функционирование здания. На 1 этаже расположены помещения для детей и персонала, включая раздевальную, групповую, спальную, буфетную, санузел, универсальный зал, подсобную для хранения физкультурного и музыкального инвентаря, кухню, медкабинет, санузел и кладовую. На 2 этаже расположены кабинет заведующей, методический кабинет, спальная, буфетная, раздевальная и прочие комнаты. Все помещения объединены коридором. Помимо основной входной группы на 1 этаже имеются дополнительные наружные выходы, а со 2 этажа из спальни предусматриваются аварийные выходы. В техподполье имеются входы в тепловой пункт, кладовую, технический коридор.
Фундаменты запроектированы из сборных фундаментных плит, объединенных монолитным поясом. Бетон для конструкций принят класса В15, F150, W4. Пояс армирован отдельными стержнями из арматуры 16 A400, а поперечное армирование и хомуты выполнены из арматуры 8 А240. В монолитный железобетонный пояс предусматривается установка закладных деталей с шагом 1,0 м, для обеспечения жесткого сопряжения балок блока с фундаментами. Под эвакуационные лестницы устроен ленточный фундамент из фундаментных блоков на естественном основании, а под пандус выполнен ростверк на винтовых сваях длиной 2,5м.
Здание состоит из блоков полной заводской готовности. Основной несущей конструкцией является многопролетная одно- двухэтажная рама, которая жестко закреплена к фундаменту и имеет жесткие узлы сопряжения стоек и балок. Основные несущие колонны выполнены из профиля квадратного сечения 200х200х8 мм. Сечения второстепенных стоек приняты размерами 60х40х4 мм. Наружные стены выполнены самонесущими по каркасно-панельной технологии с утеплителем из минераловатной плиты Rockwool Лайт Баттс и обшиты гипсоволокнистыми листами. В состав стены также входит ветрозащитная мембраны с воздушным зазором. Фасадной система выполнена из фиброцементных панелей. Проектными решениями исключается возникновение термомостов при устройстве фасадной системы, крепление предусматривается на ограждающую конструкцию из фанеры. Перегородки и перекрытия также выполнены по ЛСТК технологии с минераловатным утеплителем и обшивкой из ГВЛ.
Покрытие пола принято из керамогранита с шероховатой поверхностью и линолеума. Для раздевальной и групповой комнат выполнен отапливаемый пол. На стенах и перегородках устроены обои под окраску, в душевых и на кухне керамическая плитка 200х300 мм, для отдельных помещений предусмотрена окраска по ГВЛ. По потолкам выполнена побелка, подвесной Armstrong Oasis, обои под покраску и окраска по ГВЛ.
В проекте приняты следующие заполнения проемов:
- окна ПВХ с двухкамерным стеклопакетом;
- двери наружные – из алюминиевого профиля;
- двери внутренние - ПВХ глухие и противопожарные.
Кровля здания
В соответствии с техническими условиями подключения объекта, хозяйственно-питьевое и противопожарное водоснабжение объекта осуществляется от местных водопроводных сетей. На территории объекта (на отдельном участке) запроектировано два подземных противопожарных резервуара, объёмом 90 м³ каждый, из которых предусматривается наружное пожаротушение объекта. На территории объекта запроектированы наружные сети бытовой канализации. Дождевые и талые сточные воды с территории объекта отводятся уклонами планировки за пределы площадки. Отвод дождевых и талых вод с кровли здания предусматривается через наружные организованные водостоки.
В детском саду размещается 3 группы: одна – на первом этаже; две на втором этаже. Общая максимальная вместимость здания на 3 группы составляет 50 мест. Здание детского сада приспособлено для пользования людьми с ограниченными физическими возможностями (инвалидами).
Климатические условия района строительства характеризуются следующими показателями:
- климатический район и подрайон: IВ;
- ветровой район: I;
- снеговой район: III;
- интенсивность сейсмических воздействий, баллов: 5 баллов.
Общая сметная стоимость на момент прохождения экспертизы составила 160,708 млн. рублей.
