Перекрытия

Перекрытия со встроенными балками и сборными железобетонными плитами

Сборные железобетонные плиты могут использоваться в составе конструктивных систем перекрытий со встроенными балками, в которых балки устанавливаются в пределах толщины плиты, как показано на рисунке 5.16. Обычно применяются балки двух видов:

·       Балка, изготовленная из широкополочного двутаврового профиля Н с приваренной к нижней полке стальной пластиной толщиной 15 мм, края которой выступают как минимум на 100 мм с каждой стороны полки двутавра, создавая тем самым площадки опирания для сборных железобетонных плит.

·       Тавровая балка, изготовленная из разрезанного вдоль стенки узкополочного двутаврового профиля I, с приваренной к стенке пластиной толщиной 20 мм.

Для объединения сборных плит в единую конструкцию рекомендуется устройство армированной стяжки толщиной, как минимум, 50 мм. Для обеспечения целостности перекрытия при отсутствии стяжки сборные железобетонные плиты, опирающиеся на балку с разных сторон, необходимо соединить с помощью арматурных стержней, проходящих через отверстия в стенке стальной балки.

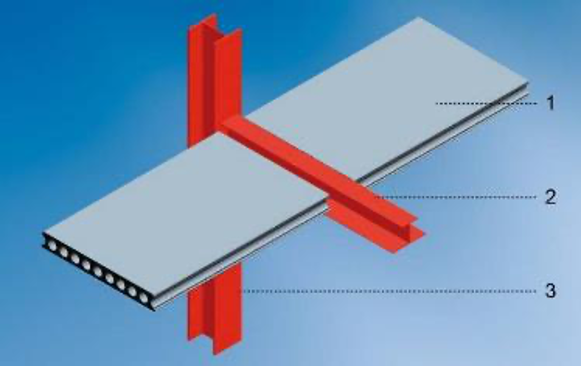

Сборные железобетонные плиты со встроенной балкой

1 – сборная пустотная плита; 2 – встроенная балка; 3 - колонна

Для устройства перекрытий с композитными встроенными балками к верхней полке стального сечения привариваются стад-болты, обычно диаметром 19 мм и длиной 70 мм. Затем поперек балок устанавливаются арматурные стержни, которые либо заводятся в специально предусмотренные выемки в сборных плитах, либо укладываются поверх сборных плит небольшой толщины. Если балки проектируются как композитные конструкции, то верхний защитный слой бетона должен составлять, как минимум, 15 мм для стад-болтов и 60 мм для сборных плит.
