Инженерные решения

1-этажная автостоянка открытого типа в г. Саратов


Рис.1 Трехмерная модель каркаса
1-этажной автостоянки открытого типа111

Место строительства – г. Саратов
Снеговой район – III (СП 20.13330.2011)
Ветровой район – III (СП 20.13330.2011)

При разработке конструктивной концепции была учтена возможность перспективной надстройки здания одним этажом.

Автостоянка имеет в плане Г-образную форму с габаритными размерами между крайними осями 20,7 м х 41,6 м.
Количество этажей – 1.
Высота этажа – 2,8 м.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой. Узлы соединения балок с колоннами приняты рамными вдоль буквенных осей и шарнирными вдоль цифровых осей.

Стальной каркас здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей - монолитные железобетонные по несъёмной опалубке из профнастила.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы рамно-связевого стального каркаса, элементы которого объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

7-этажная надземная автостоянка в г. Екатеринбург

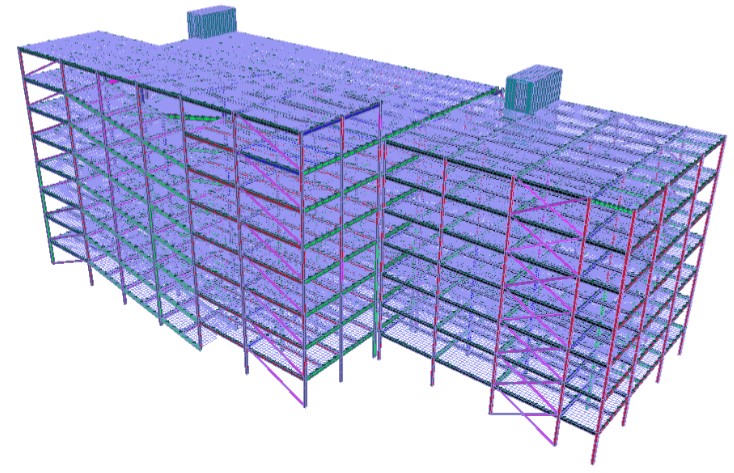

Рис.2 Трехмерная модель каркаса 7
-этажной автостоянки закрытого типа

Место строительства – г. Екатеринбург
Снеговой район – III (СП 20.13330.2011)
Ветровой район – I (СП 20.13330.2011)

Надземная автостоянка закрытого типа состоит из двух корпусов, отделенных друг от друга деформационным швом.

Корпуса автостоянки имеют в плане форму прямоугольников с габаритными размерами между крайними осями 36,8 м х 27 м и 19,8 м х 18 м.
Количество этажей – 7.
Высота этажа – 2,95 м.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой. Узлы соединения балок с колоннами приняты шарнирными вдоль буквенных осей и рамными вдоль цифровых осей.

Стальной каркас здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей - монолитные железобетонные по несъёмной опалубке из профнастила.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы рамно-связевого стального каркаса, элементы которого объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

10-этажное жилое здание в г. Иркутск



Рис.3 Трехмерная модель каркаса 10-этажного жилого здания

Место строительства – г. Иркутск
Снеговой район – II (СП 20.13330.2011)
Ветровой район – III (СП 20.13330.2011)
Сейсмичность площадки – 8 баллов (СП 14.13330.2014)

Здание имеет форму прямоугольника с габаритными размерами между крайними осями 25,14м х 14,2м.
Количество этажей – 9.
Высота типового этажа – 2,8 м.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой. Узлы соединения балок с колоннами приняты шарнирными вдоль цифровых осей и рамными вдоль буквенных.

Предполагается, что конструкции подземного этажа выполнены из монолитного железобетона.

Стальной каркас
здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей - монолитные железобетонные по несъёмной опалубке из профнастила, монолитные железобетонные по инвентарной опалубке.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы стального каркаса, поперечных связей и вертикальных ядер жёсткости, элементы которых объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

13-этажное жилое здание в г. Москва

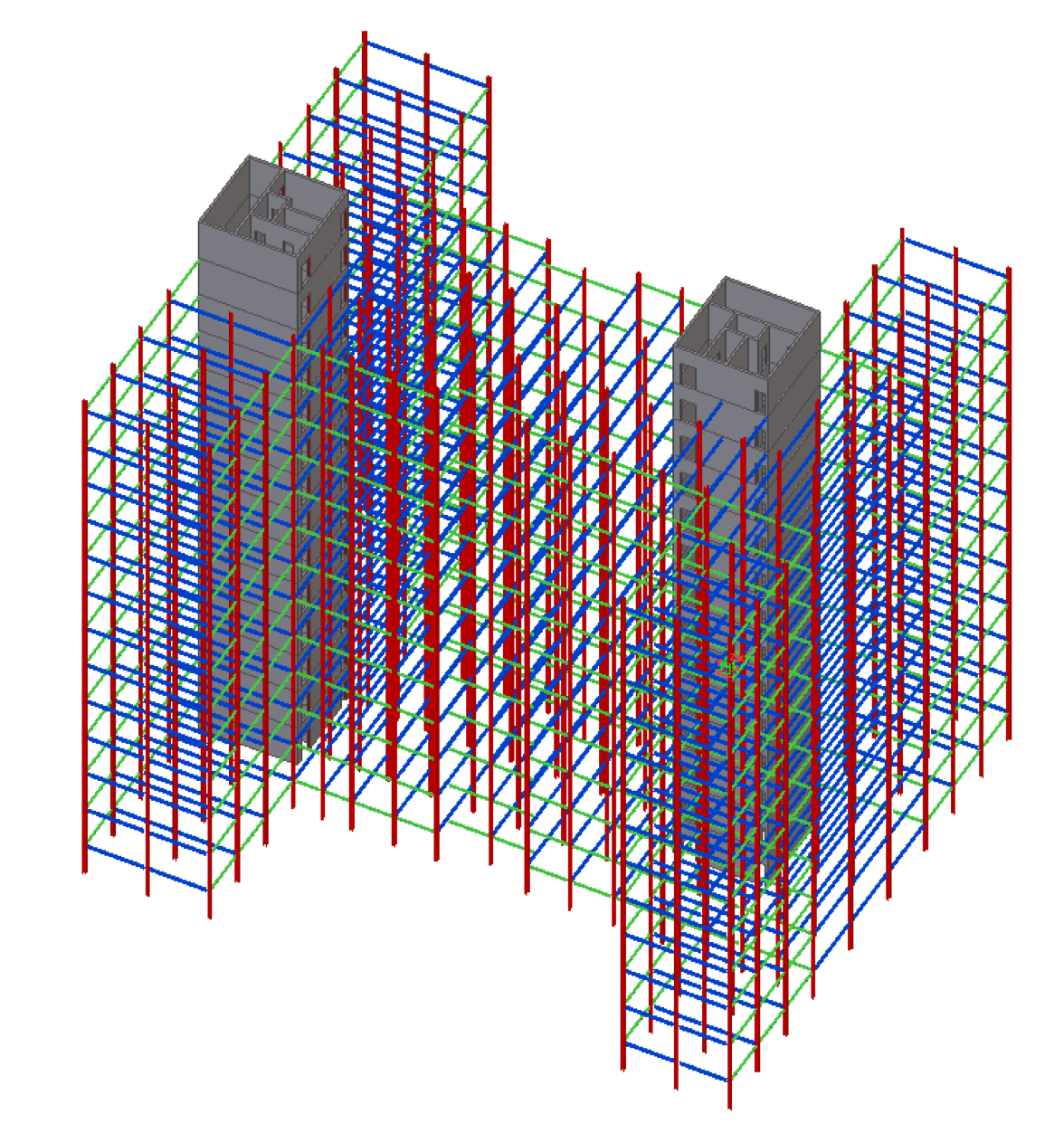

Рис.4 Трехмерная модель каркаса 13
-этажного жилого здания

Место строительства – г. Москва
Снеговой район – III (СП 20.13330.2011)
Ветровой район – I (СП 20.13330.2011)

Количество этажей – 3,8,10,13.
Общая площадь надземной части – 37 500 м2.
Высота типового этажа – 3,48 м. Высота первого этажа – 5,20 м.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой.

Стальной каркас здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей - монолитные железобетонные по инвентарной опалубке.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы стального каркаса, монолитных железобетонных ядер жёсткости, элементы которых объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

14-этажное жилое здание в г. Тверь

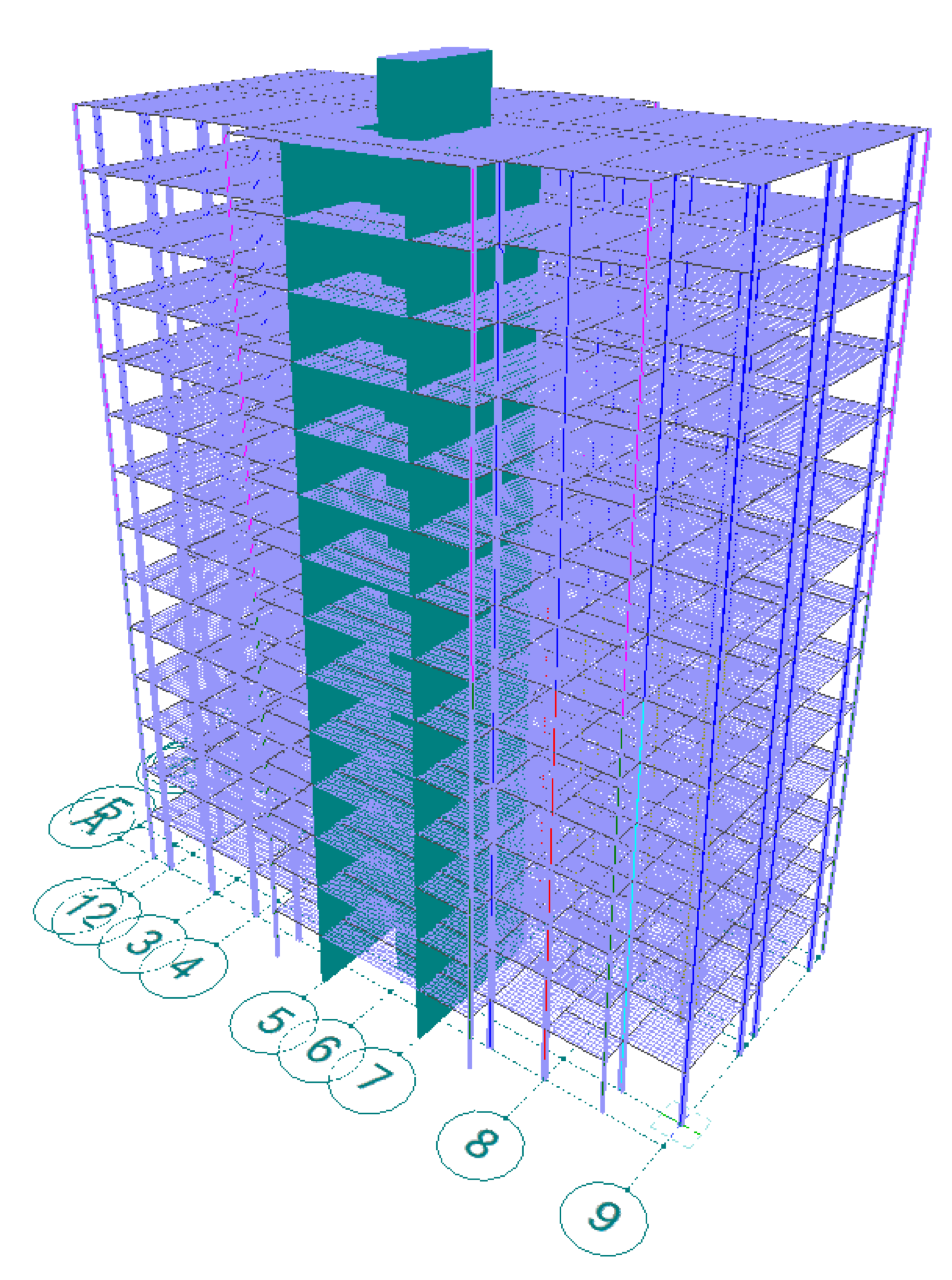

Рис.5 Трехмерная модель каркаса 14
-этажного жилого здания

Место строительства – г. Тверь
Снеговой район – IV (СП 20.13330.2011)
Ветровой район – I (СП 20.13330.2011)

Количество этажей – 14.
Общая площадь надземной части – 14 900 м2.
Высота типового этажа – 3,15 м.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой.

Подземный этаж запроектирован из монолитного железобетона. Фундамент - плита по искусственному основанию.

Стальной каркас
 здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей - монолитные железобетонные по инвентарной опалубке в уровне нижнего пояса балок стального каркаса.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы стального каркаса, монолитных железобетонных ядер жёсткости, элементы которых объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

17-этажное жилое здание в Московской области

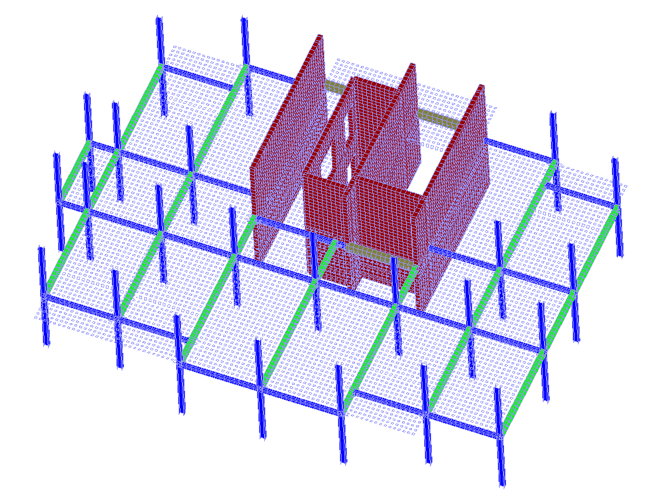

   Перекрытие - тип 1

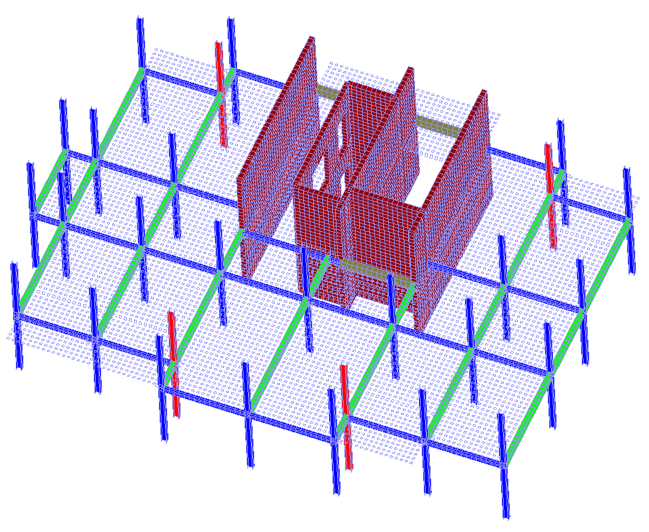

Перекрытие - тип 2
(дополн. колонны - красным)

Рис.6 Трехмерная модель каркаса 17-этажного жилого здания

Место строительства – Московская область
Снеговой район – III (СП 20.13330.2011)
Ветровой район – I (СП 20.13330.2011)

Количество этажей – 17 (+1 технический).
Общая площадь проектируемой части – 5 150 м2.
Высота типового этажа – 3,00 м для перекрытия типа 1; 3,15 м для перекрытия типа 2.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой.

Стальной каркас
 здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей запроектированы двух типов. Тип 1 - монолитные железобетонные по несъемной опалубке из профнастила, с участками плоской плиты по инвентарной опалубке в зоне балконов. Тип 2 - монолитные железобетонные по инвентарной опалубке в уровне нижнего пояса балок стального каркаса.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы стального каркаса, монолитных железобетонных ядер жёсткости, элементы которых объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

21-этажное жилое здание в г. Москва

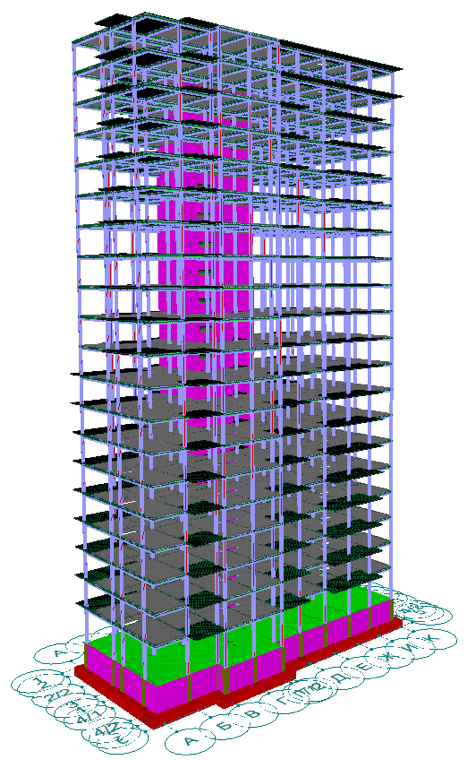

Рис.7 Трехмерная модель каркаса 21
-этажного жилого здания

Место строительства – г. Москва
Снеговой район – III (СП 20.13330.2011)
Ветровой район – I (СП 20.13330.2011)

Количество этажей – 21 (включая 1 технический надземный этаж и 1 подземный этаж).
Общая площадь надземной части проектируемой секции – 8 930 м2.
Высота типового этажа – 3,48 м. Высота первого этажа – 5,20 м.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой.

Стальной каркас здания запроектирован из колонн и балок двутаврового профиля.

Перекрытия этажей - монолитные железобетонные по инвентарной опалубке.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы стального каркаса, монолитных железобетонных ядер жёсткости, элементы которых объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

Здание ФОК в Московской области




Рис.8
 Трехмерная модель каркаса
здания ФОК

Место строительства – Московская область
Снеговой район – III (СП 20.13330.2011)
Ветровой район – I (СП 20.13330.2011)

В рамках концепции была рассмотрена возможность замены монолитного железобетонного каркаса двухэтажной части здания ФОК (колонны, перекрытия на отм. 3.300, 3.900, 4.800 и покрытия на отм. 9.500, 11.600) на стальной каркас с монолитными плитами перекрытий/покрытий (стальные колонны, сталежелезобетонные перекрытия).

Количество этажей – 2.
Общая площадь проектируемой части здания – 5 745 м2.

Конструктивная схема здания статически-неопределимая. Схема опирания колонн на фундамент принята жёсткой.

Стальной каркас здания запроектирован из колонн и балок двутаврового профиля.

Каркас перекрытия запроектирован из стальных балок, объединённых с монолитной плитой по профлисту стержневыми анкерами (стад-болтами). На этапе бетонирования плит перекрытий предполагается установка временных стальных балок для сокращения пролёта профлиста до момента набора достаточной прочности бетона.

Пространственная неизменяемость и устойчивость здания обеспечиваются за счёт совместной работы стального каркаса, монолитных железобетонных ядер жёсткости, элементы которых объединены жёсткими дисками перекрытий в единую систему.

Скачать презентацию

Сталежелезобетонные большепролётные перекрытия общественного здания

Настоящая концепция была подготовлена ИЦ АРСС с целью определения расхода строительных материалов при устройстве сталежелезобетонных большепролётных перекрытий общественных зданий с различными полезными нагрузками.

В качестве исходных данных была принята типовая ячейка перекрытия с размерами в осях 8,4 м х 17,6 м. Конструкции перекрытия опираются на монолитные железобетонные колонны.

В результате расчётов были определены объёмы расхода строительных материалов и проведено сравнение вертикальных габаритов перекрытий - сталежелезобетонного и монолитного железобетонного. Параметры монолитного железобетонного проекта при этом были приняты по существующему проекту.

Сталежелезобетонное перекрытие запроектировано в виде балочной клетки, состоящей из второстепенных балок пролётом 17,6 м (с шагом 2,1 м), опирающихся на главные балки пролётом 8,4 м. Совместная работа стальных балок и железобетонной плиты по несъёмной опалубке обеспечивается приваренными к балкам стержневыми упорами.

Скачать презентацию
