Фасадные системы

Фасадные системы

Фасадные стены с облицовкой из кирпича

Кирпичная кладка обычно крепится к основному несущему каркасу здания через сплошные уголки, т-образные кронштейны или сборные кронштейны, которые часто выполняются из нержавеющей стали, что позволяет избежать необходимости нанесения какого-либо антикоррозийного покрытия. Как правило, кронштейны имеют возможность вертикальной регулировки обычно за счет двух спаренных пластин с засечками на соприкасающихся поверхностях. На рисунке 27 изображены типовые детали крепления к стальным балкам, в которых кронштейны крепятся к пластине, приваренной между полками балки.

Рисунок 26 Типовая деталь крепления к стальным элементам

На рисунке 28 изображены типовые детали крепления к торцу бетонной плиты. Кронштейн может устанавливаться на плиту сверху, либо может крепиться к специальным закладным профилям, замоноличенным в торец плиты.

Рисунок 27 Типовые детали крепления к бетонной плите

Светопрозрачные фасады

Распространённым решением наружного ограждения здания со стальным каркасом является остекленный фасад. Существует множество различных фасадных систем, и выбор подходящей системы необходимо производить совместно с производителями фасадных конструкций, в частности, по вопросу крепления фасадных панелей к несущим конструкциям каркаса здания. Во многих случаях детали крепления располагаются по углам панелей остекления, а сами панели имеют какую-либо уплотнительную прокладку в межпанельных швах.

Необходимо рассмотреть целый ряд важных вопросов. Особенно актуальным является вопрос регулировки креплений, поскольку в общем случае строительные допуски стального каркаса и панелей остекления отличаются. Перемещения, вызванные температурными воздействиями, могут быть значительными, что должно учитываться конструкцией опорных узлов фасадной системы.

Навесные фасады

Навесные фасады включают:

·    Металлические панели (обычно стальные или алюминиевые)

·    Сборные железобетонные панели

·    Каменную облицовку

Навесные фасады могут воспринимать собственный вес, а также внешние нагрузки без дополнительных опорных конструкций. Такой тип панелей обычно подвешивается за верхний край или опирается своим основанием в уровне перекрытия. Обычно каждая система панелей имеет специальные детали крепления, обеспечивающие возможность смещений и регулировки в трех плоскостях, что позволяет решить проблему разницы осадок и перемещений несущего стального каркаса и фасадных конструкций. Узлы крепления могут иметь весьма значительные размеры, что вызывает необходимость скрывать такие узлы в объёме фальш-пола или подвесного потолка. Иногда требуется выполнить проверку несущей способности плиты перекрытия с учетом местных нагрузок, приложенных к плите в узлах крепления фасадных панелей. Достаточно часто крепежные элементы устанавливаются в торце перекрытия. В таких случаях можно использовать специальные закладные детали заводского изготовления, замоноличенные в торец плиты перекрытия.

Для установки фасадов может быть необходимо устройство дополнительных опорных конструкций – обычно в виде стоек, которые устанавливаются вертикально на несколько этажей, иногда с промежуточными горизонтальными элементами (ригелями). Таким образом часто крепятся вертикальные или горизонтальные панели облицовки. Узлы креплений нуждаются в тщательной проработке обеспечения возможности регулировки в трех плоскостях, возможности перемещений, и в то же время обеспечить передачу горизонтальных нагрузок на перекрытия.

Фасады с облицовочной плиткой или штукатуркой по утеплителю

Фасадные системы с внутренним утеплителем и облицовкой представляют собой легкие, энергоэффективные ограждающие конструкции многоэтажных зданий, в которых изоляционный материалы и облицовка крепятся к легкому стальному каркасу, как показано на рисунке 29. При условии качественной деталировки и установки этот тип фасадов является быстрым, надежным и энергоэффективным решением. Вместо полимерной штукатурки можно использовать отделочную плитку в виде отдельных элементов или готовых панелей. Аналогично, в качестве наружной облицовки может выступать кирпичная кладка, как показано на рисунке 30.

Рисунок 28 Типовая фасадная конструкция со штукатуркой по утеплителю

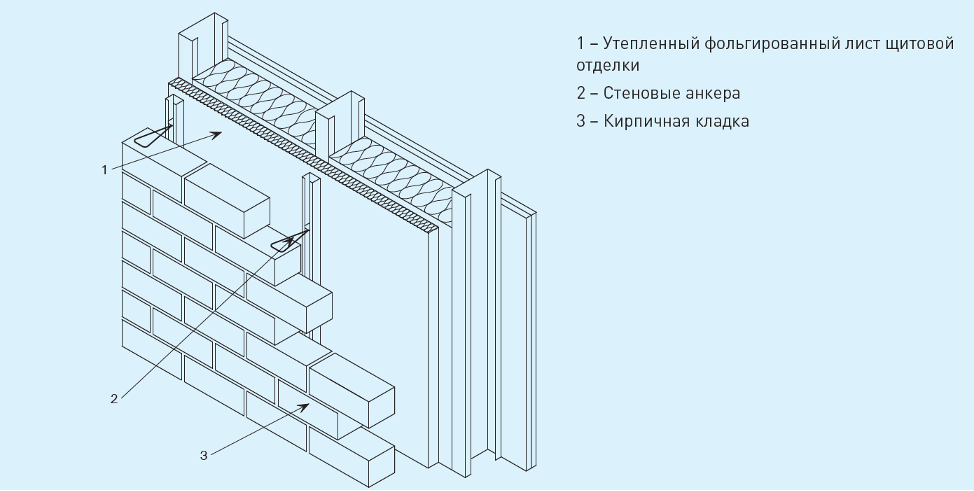

Рисунок 29 Фасадная стена с кирпичной кладкой

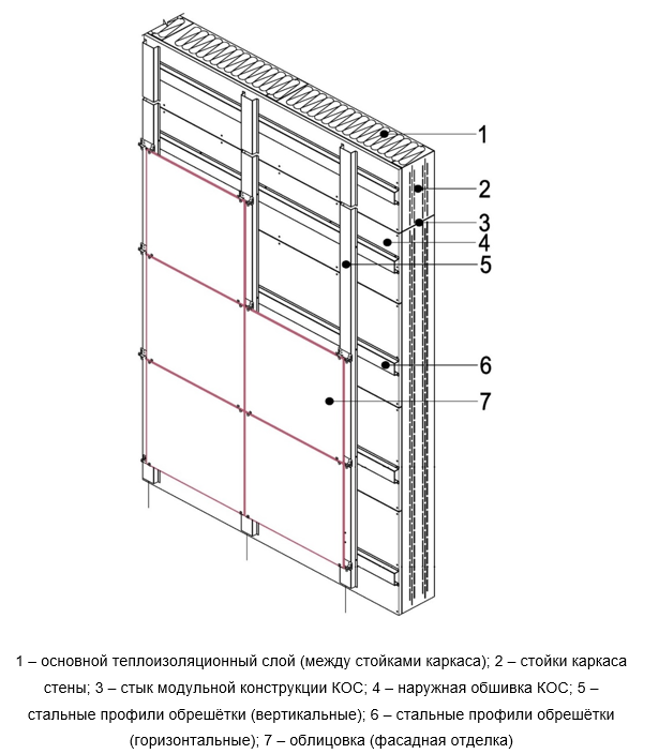

Рисунок 30 Каркасно-обшивная стена (КОС)
