Ограждающие конструкции

Каркасные стены с внутренним утеплителем применяются в конструкциях из стали или бетона и предназначены для крепления ограждающих конструкций, а также для восприятия ветровых нагрузок. Они могут быть изготавливаться в заводских условиях или на строительной площадке.

Аналогичная технология может применяться для внутренних разделительных стен и перегородок.

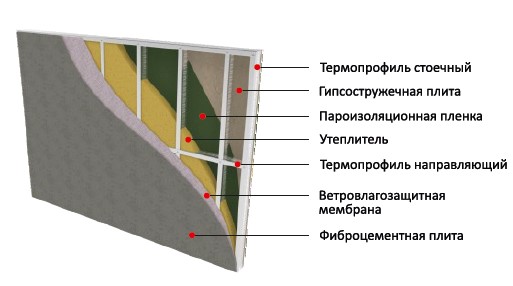

Рисунок 1 Пример каркасной навесной панели.

Преимуществом использования навесных стеновых панелей является возможность снизить металлоемкость каркаса и увеличить внутреннее пространство помещений. При использовании панелей возрастает скорость наружной отделки здания по сравнению с классическими способами отделки. Навесные панели часто монтируются к наружным колоннам без опирания на перекрытия, что позволяет снизить расход металла наружных балок каркаса перекрытий (в среднем на 10-20% от веса всего каркаса перекрытия, в зависимости от типа перекрытия). При этом наружные балки каркаса оказываются в объёме внутреннего помещения, и их необходимо защищать от огня. На выбор огнезащитных материалов для таких конструкций влияют также условия эксплуатации помещений, поэтому в квартирах целесообразно применять “антивандальные” покрытия – цементную штукатурку, бетон.

Вес одного квадратного метра стены из каркасных панелей, как правило, не превышает 80 кг, что приблизительно в 2 раза меньше, чем вес утеплённой блочной стены. Этот фактор также позволяет сэкономить на расходе строительных материалов конструкций каркаса и фундамента.

Наружные стены	Толщина	Трудоёмкость	Монтаж
Навесная панель	< 25см	< 2 чел/час	Сухая сборка
Блочная стена с утеплителем	> 30см	> 5 чел/час	“Мокрые процессы”

Традиционным решением наружной стены в многоэтажном жилом здании является блочная стена с наружным утеплителем и фасадной системой. Внутренняя часть стены выполняется из лёгких бетонных блоков плотностью 600-700 кг/м³, толщиной 200-300 мм. Снаружи монтируется эффективный утеплитель из минеральной ваты или пенополистирола, толщиной до 200 мм. Варианты фасада при этом могут быть самыми разнообразными – фасадная штукатурка, отделочный кирпич, вентилируемый фасад по подсистеме и пр.

В сравнении с навесными термопанелями блочная наружная стена проигрывает по скорости монтажа, собственному весу и габаритам (толщине). Однако, в общем случае этот вариант наружного ограждения позволяет применить более широкий спектр вариантов фасада. При использовании в здании со стальным каркасом подобное решение позволяет скрыть в объеме наружной стены колонны и крайние балки каркаса перекрытия, обеспечив тем самым и огнестойкость конструкций.

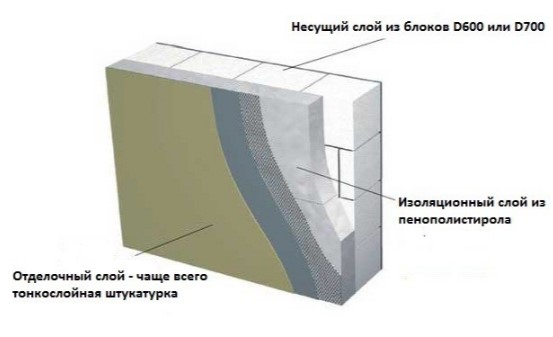

Рисунок 2 Пример наружной стены из блоков с наружной теплоизоляцией

Показатели	Навесная термопанель	Блочная стена
Металлоёмкость каркаса	ниже	выше
Необходимость доп. огнезащиты каркаса	да	нет
Разнообразие фасадных решений	нет	да
Скорость монтажа	выше	ниже
