Медучреждения

Медучреждения

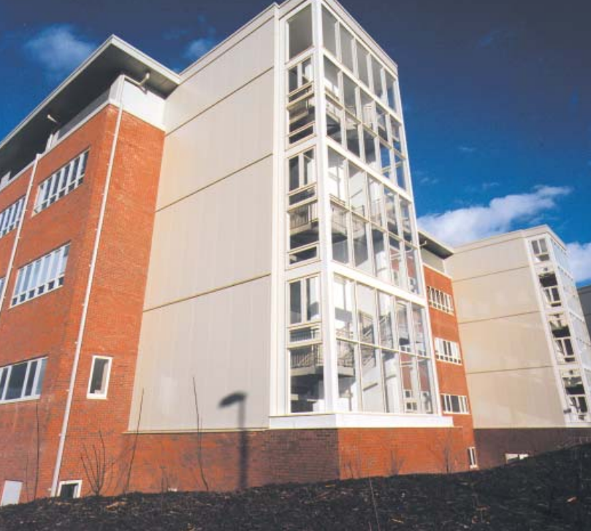

Больница в графстве Камберленд (Великобритания)

(материалы предоставлены SCI – Британским институтом стального строительства)


Проект больницы в городе Карлайле финансировался за счёт частных инвестиций. Комплекс зданий состоит из четырёх отдельных корпусов общей площадью 33000 кв.м, связанных друг с другом пешеходными переходами.

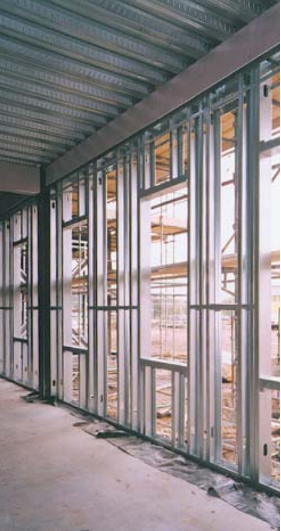

Основной несущий каркас здания был выполнен из стальных конструкций и железобетонных плит, объединённых со стальными балками перекрытий в сталежелезобетонные конструкции. Наружные ограждающие конструкции – панели с каркасом из стальных тонкостенных профилей.

Принципиальный выбор материалов несущих и ограждающих конструкций был сделан генеральным подрядчиком строительства, компанией Amec по результатам технико-экономического анализа, в ходе которого также учитывалось основное пожелание заказчика – устройство свободной планировки внутренних помещений. Продолжительность строительства каркаса здания составила всего 6 месяцев.

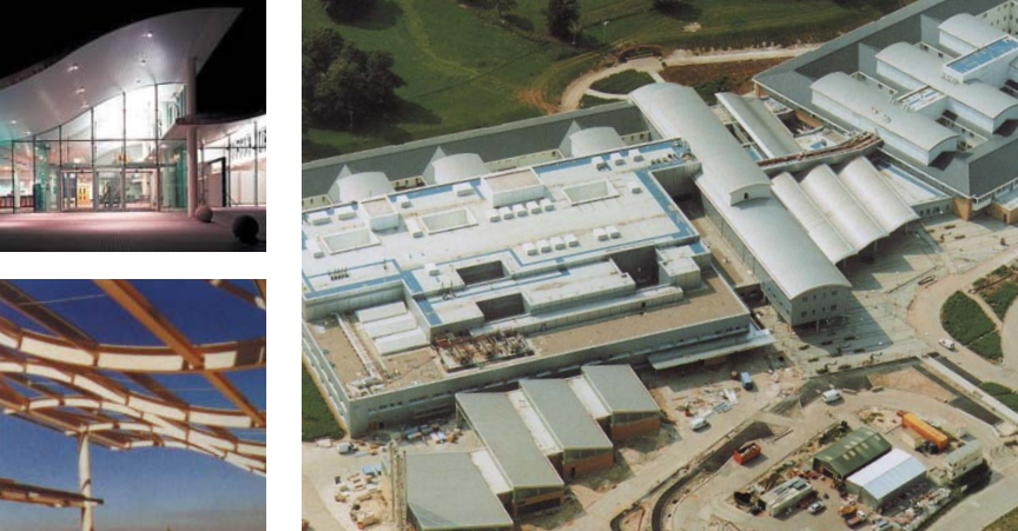

Больница Дэррэнт Вэллей в графстве Кент (Великобритания)

(материалы предоставлены SCI – Британским институтом стального строительства)


Строительство здания больницы общей площадью 50000 кв.м стало одним из первых проектов больниц, финансируемых за счёт частных инвестиций. Больница является частью филиала Национальной службы здравоохранения Дэртфорда и Грэйвсхэма (Dartford and Gravesham NHS Trust).

Здание состоит из двух крыльев, покрытых кровлей криволинейной формы, опирающейся на колонны из стальных труб.

Стальной каркас и фасады с большой площадью остекления были выбраны с целью увеличения эффекта естественного освещения внутренних помещений и устройства свободной и современной эксплуатационной среды.

Генеральным подрядчиком строительства выступили Carillion Building Special Projects.

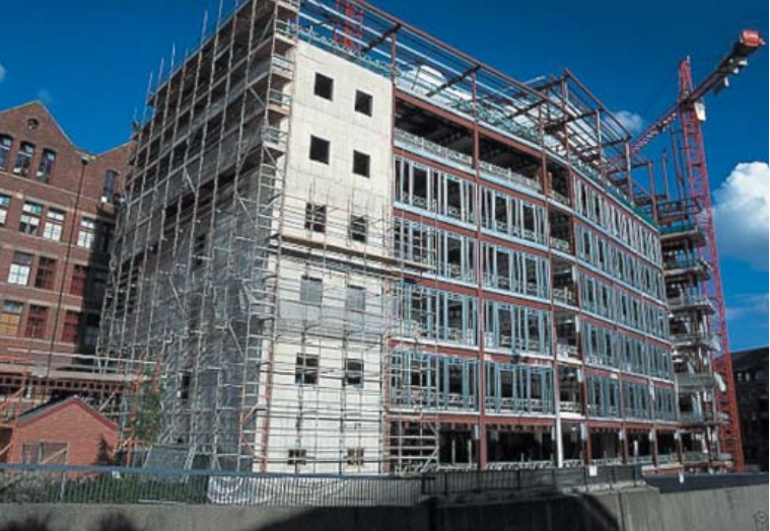

Больница Наффилд в Лидсе (Великобритания)

 (материалы предоставлены SCI – Британским институтом стального строительства)


Большепролётные перекрытия здания больницы с общей площадью 20000 кв.м в центре Лидса были выполнены с применением перфорированных стальных балок по решению генерального подрядчика строительства, компании Shepherd Construction. Стальной каркас был смонтирован еще до устройства железобетонного ядра для ускорения сроков установки модульных конструкций технических помещений на крыше здания.

Одной из особенностей при проектировании стало выполнение специального технического анализа пожарной безопасности здания, по результатам которого требуемая огнестойкость здания была снижена с обычных для подобных зданий 90 минут до 60 минут.

Более того, расчёты по методикам, основанных на результатах крупномасштабных огневых испытаний зданий лабораториями BRE Cardington, подтвердили возможность оставить незащищёнными от огня второстепенные балки перекрытий.





Травматологическое отделение больницы Рэдклифф (Великобритания)

 (материалы предоставлены SCI – Британским институтом стального строительства)

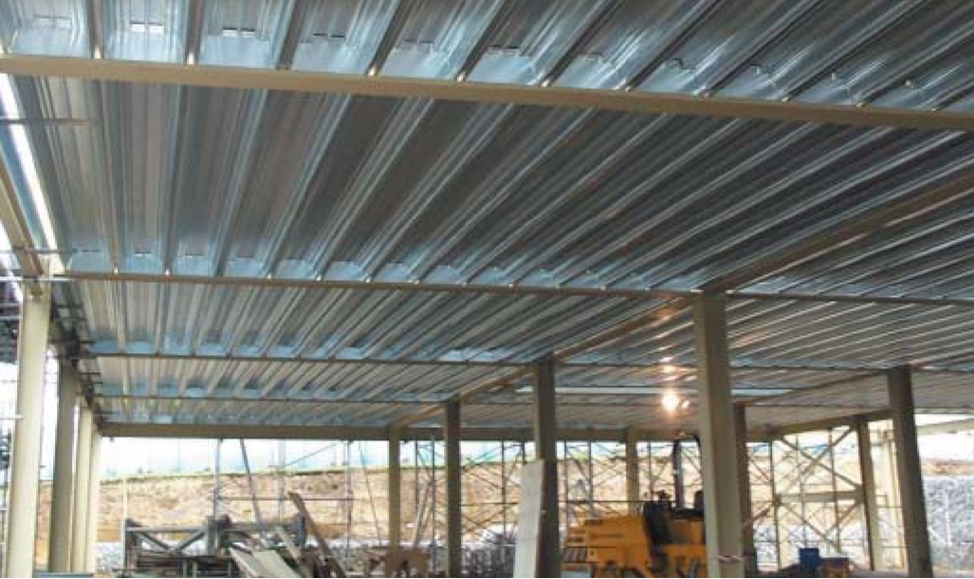

Национальная служба здравоохранения больницы Рэдклифф в Оксфорде ввела в эксплуатацию 4-этажное здание травматологического отделения, примыкающего к основному зданию больницы Джона Рэдклиффа. Технология междуэтажных перекрытий Slimdek® была заложена в проекте здания площадью 4000 кв.м. Выбор в пользу Slimdek® был обусловлен требованиями высокой скорости строительства и необходимостью устройства свободной планировки помещений, которую обеспечивает низкий профиль перекрытий. Небольшая высота сечения перекрытий также позволила устроить каждый этаж пристройки на отметке соответствующего этажа основного здания, при этом позволяя разместить габаритные инженерные коммуникации под потолком.

Генеральным подрядчиком строительства выступили Bovis Lend Lease Limited.

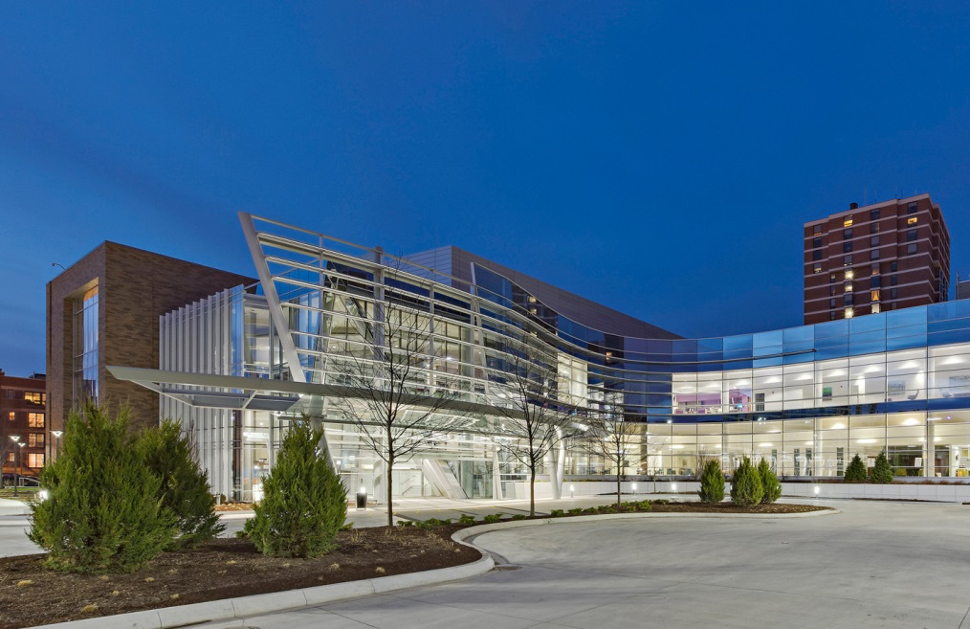

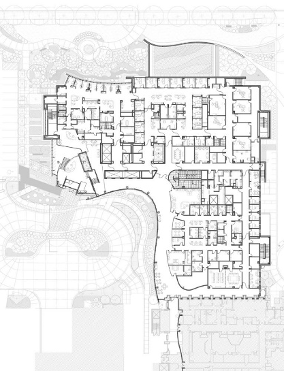

Медицинский центр Advocate Illinois Masonic (США)

источник – ARCH20, https://www.arch2o.com)

bol6.png( bol7.png

Проект Медицинского центра Advocate Illinois Masonic был выполнен компанией SmithGroupJJR для амбулаторной хирургии, лечения органов пищеварения и лечения рака.

В основе архитектурной концепции лежала идея реализации нетрадиционных для медицинских зданий принципов свободной планировки, максимального использования естественного освещения и создания больших общественных зон.   Трёхэтажный стеклянный атриум придаёт особую выразительность главному входу в Центр. Южный фасад здания представляет собой стеклянную поверхность изогнутой формы, в которую была интегрирована система пассивной солнцезащиты, снижающей входящий теплоток воздуха.

Столь сложный проект был реализован вовремя и строго уложился в бюджет благодаря скоординированным действиям всех участников проекта.

Эксплуатационные показатели здания позволили присвоить ему Серебряный сертификат международной системы энергоэффективности, LEED.

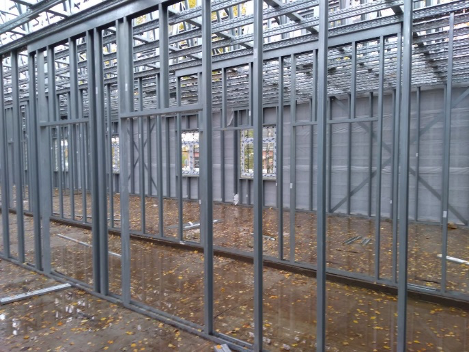

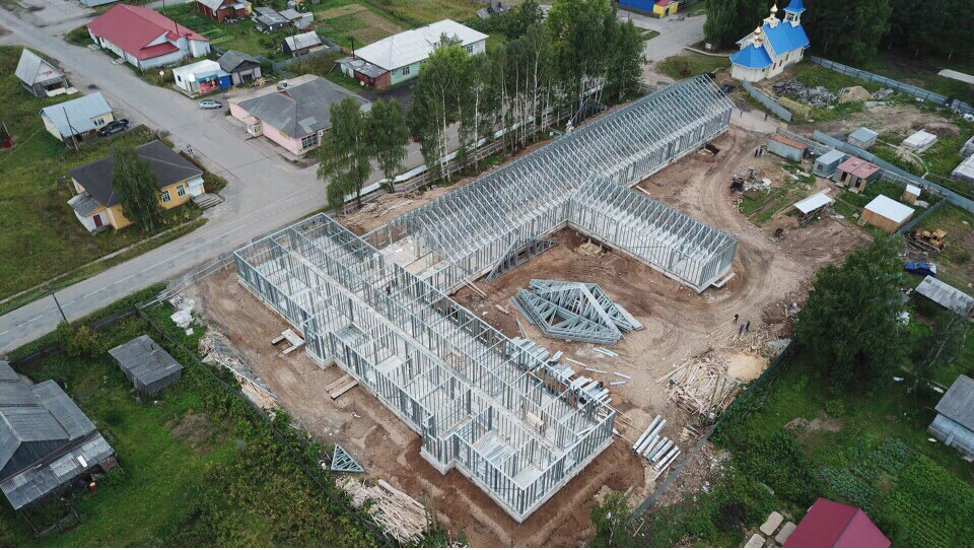

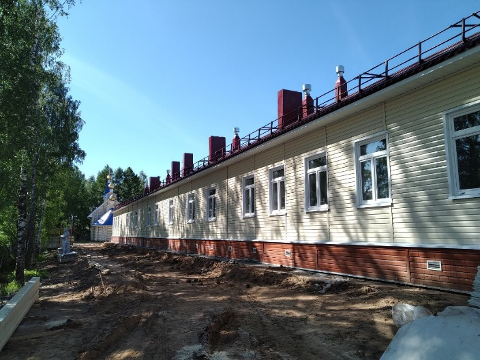

Больница в пос. Обозёрске (Архангельская область, РФ)

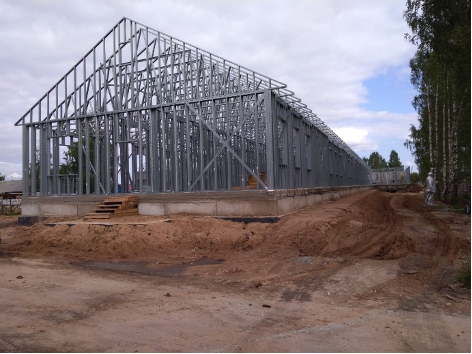

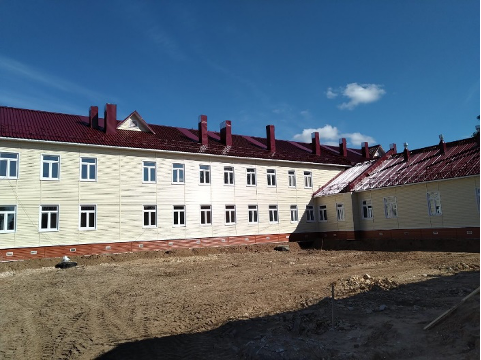

Больница из стальных холодногнутых оцинкованных профилей (ЛСТК) строится в пос. Обозерск, Плесецком районе, Архангельской области. Автором проекта металлокаркаса выступила Проектная Группа «Наш Город», поставщик профилей – ООО «ПрофСтальПрокат». Металлоемкость составила 150 тонн металлопроката. Строительство началось в июле 2018. По состоянию на начало 2019 г. завершен монтаж металлокаркаса, ведутся отделочные работы. Завершение строительства планируется осенью 2019 года.

Вместимость больницы составит 100 посещений здания поликлиники и стационар на 15 человек. Общая площадь здания 2550 кв.м, площадь участка под строительство 2071 кв.м.


«Строить из ЛСТК очень выгодно для удаленных районов, где нет собственного производства кирпича – это значительно сокращает расходы на транспортировку. Например, в этом проекте при доставке ЛСТК-профилей, мы задействовали 8 единиц автотранспорта. А если бы строили из кирпича или пеноблока, понадобилось бы порядка 45 таких же единиц», - отмечает управляющий “ПрофСтальПрокат” Евгений Пикуль.

«Следует отметить, что архитектором была специально продумана планировка здания под ЛСТК, что позволило грамотно решить конструкции перекрытия и обеспечить низкую металлоемкость при соблюдении надежности и устойчивости здания» - отмечает главный инженер проекта Киселева Светлана Валентиновна, ООО “Наш город””.


Другие преимущества строительства из ЛСТК – это скорость и легкость возведения объекта, а главное, сухой процесс строительства необходимый в суровых климатических условиях Архангельской области, которая входит в состав Арктической зоны. Для того чтобы собрать каркас, часто не нужно специальной техники, достаточно бригады рабочих. «Здания из ЛСТК отличаются высокой энергоэффективностью за счет использования эффективного утеплителя и термопрофилей», - говорит руководитель проектов инженерного центра АРСС по направлению ЛСТК Татьяна Назмеева.

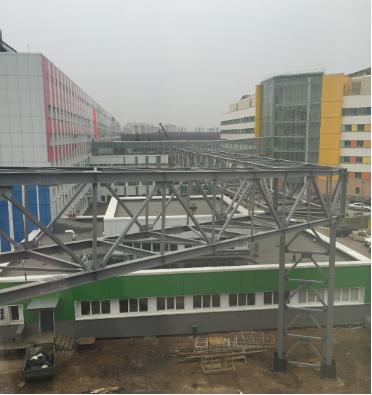

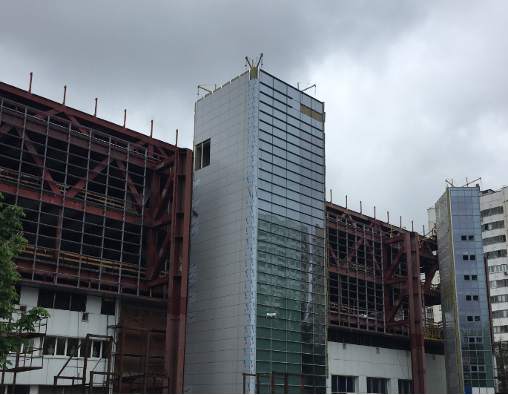

Научный центр им. академика В. И. Кулакова (Москва, РФ)

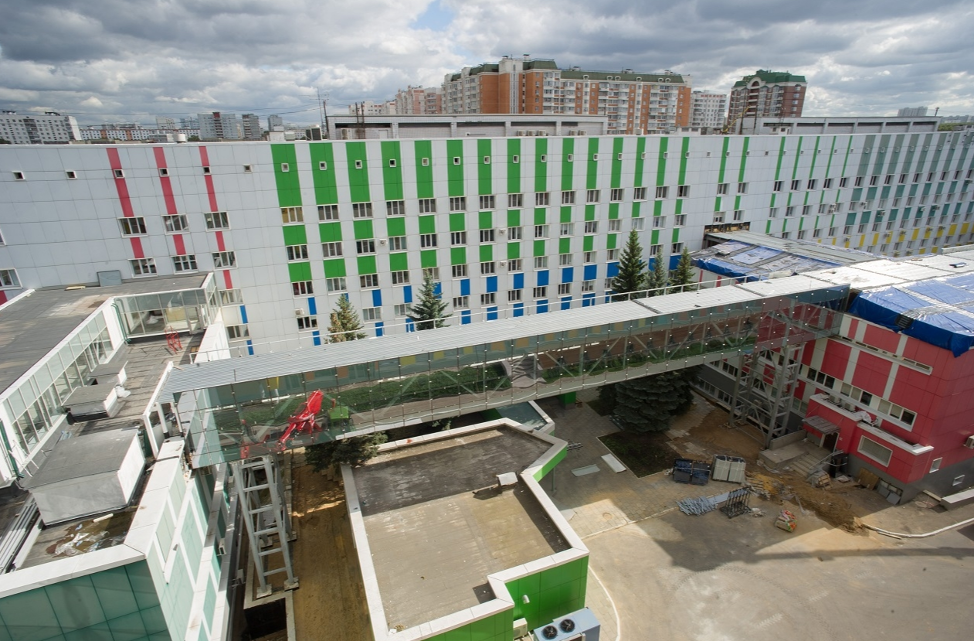

В рамках реконструкции ФГБУ «Научный центр акушерства, гинекологии и перинатологии имени В.И. Кулакова» по адресу г. Москва, ул. Академика Опарина д.4 были выполнены работы по проектированию и возведению стального каркаса для единого коммутационного перехода и надстраиваемой части здания. Проект стального каркаса был разработан компанией ООО “СтальПроект”.

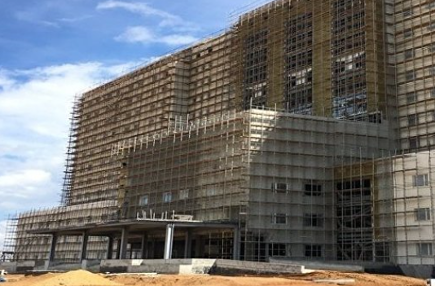

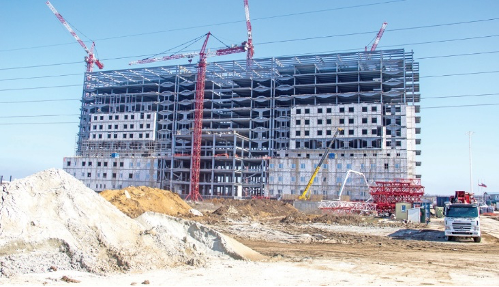

Крымская республиканская больница им. Н.А. Семашко (Симферополь, РФ)

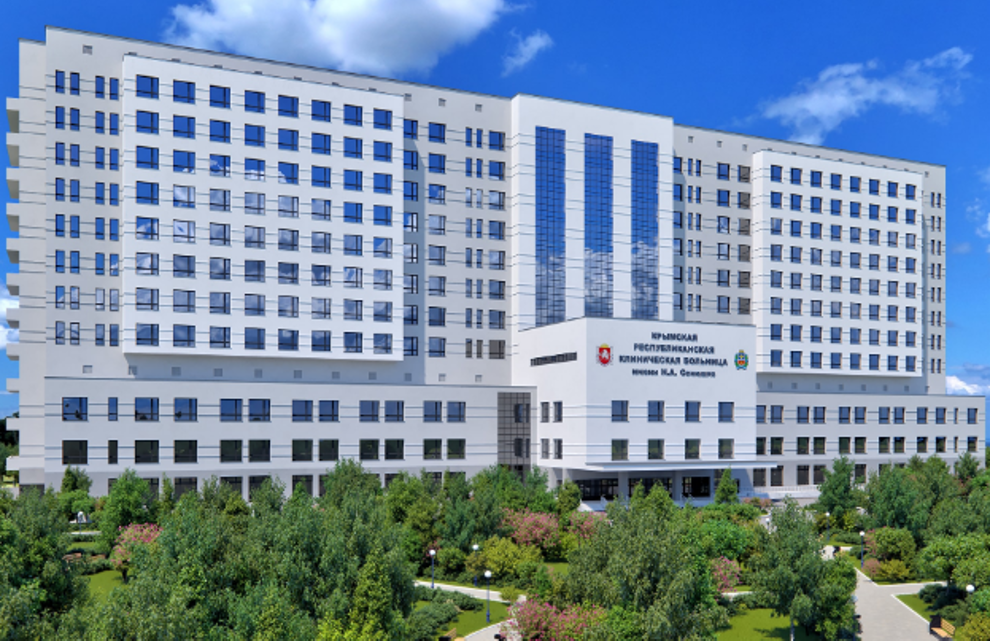

Многопрофильный медицинский центр при клинической больнице имени Семашко в Симферополе, который станет крупнейшим в Крыму, сдадут в эксплуатацию к сентябрю 2019 года. Общая площадь строительства – 63 000 кв. м.

Конструктивная схема здания выбрана на основании архитектурно-планировочных решений и представляет собой стальной рамно-связевый каркас с железобетонными перекрытиями по несъемной опалубке из стального профилированного листа. Несущие поперечные многоэтажные и многопролетные рамы располагаются вдоль цифровых осей здания. Система продольных и поперечных связей устраивается по наружному контуру здания.


Пространственная жесткость и устойчивость несущего каркаса при восприятии внешних силовых воздействий, в том числе сейсмических, обеспечивается работой несущих поперечных рам, объединенных горизонтальными жесткими дисками перекрытий и покрытия, а также системой продольных и поперечных связей.


Проекты фельдшерско-акушерских пунктов (ФАП) (РФ)



bol17.png bol18.png

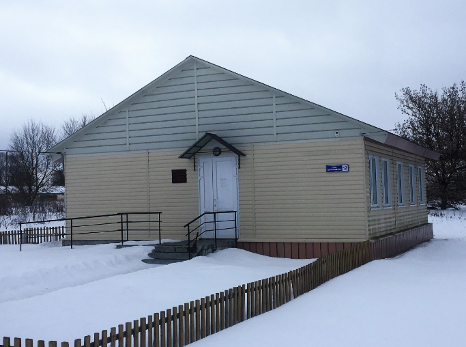

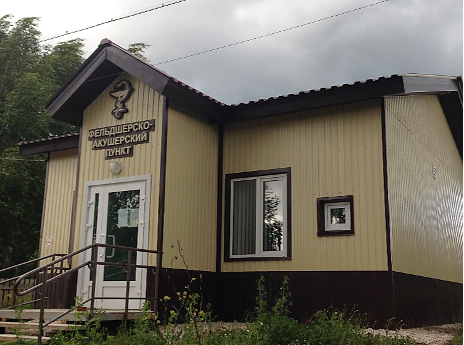

ФАП в Пермской области                                                                                                                             ФАП в Брянской области

Конструкция каркаса выполняется по технологии ЛСТК – несущие каркасы из холодногнутых стальных оцинкованных профилей с толщиной листа 1,5-2 мм, соединяемых между собой самонарезающими винтами или вытяжными заклёпками. В качестве обшивки каркаса проектом предусмотрены цементные и гипсоволокнистые плиты. Для утепления и изоляции конструкций применяются негорючие теплоизоляционные плиты и маты из минерального волокна. Объемно-планировочные решения приняты в соответствии с нормативной документацией и противопожарными требованиями, из расчета обслуживания до 800 чел. В состав помещений зданий входят: кабинет врача, смотровой кабинет, процедурный кабинет, совмещенный с прививочным, помещение персонала, кладовая лекарственных средств, санузел с возможностью посещения МГН.


bol19.png bol20.png

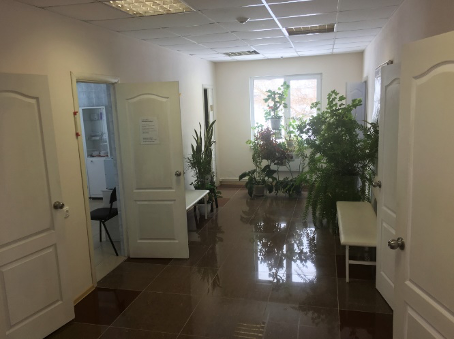

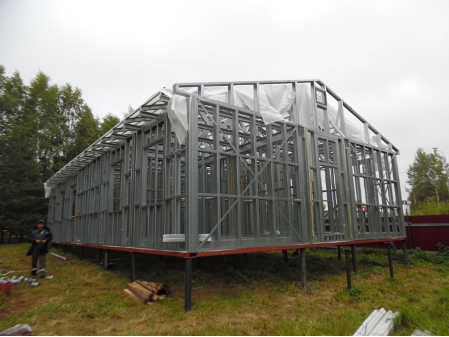

Пример каркаса ФАП                                                                                                            Внутренняя отделка помещений ФАП
