Строящиеся и реализованные проекты


Многоуровневый паркинг, г. Череповец

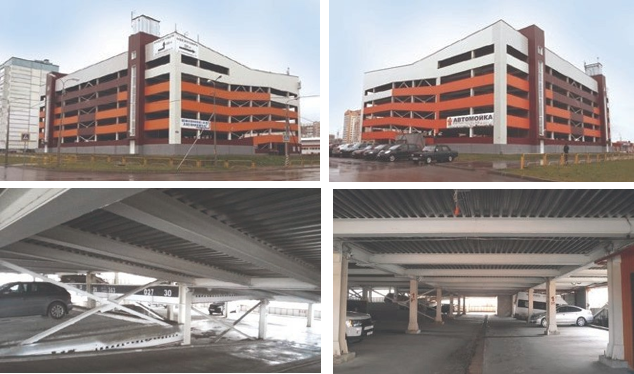

Рис. 6.1 Реализованный объект: многоуровневый паркинг, г. Череповец
Количество машино-мест – 300
Этажность – 6
2015 г.

Краткое описание

Кровельное ограждение: цементно-песочная стяжка, армированная с гидроизоляцией, снабженная защитой от молнии. Здание оборудуется лифтами, в т.ч. лифтом для подъема пожарных подразделений.

Варианты межэтажных перекрытий:

  • сборный железобетон с устройством сталефибробетонного монолитного пола с упрочняющим покрытием «Мастертоп100»;
  • монолитное перекрытие по несъемной опалубке из профнастила Н 75- 750-0,8; бетон В15–220 мм и последующим устройством упрочняющего слоя бетона В30–80 мм с полиуретановым покрытием.

Кровельный ковер (предусмотрена молниезащита):

  • Верхний слой – унифлекс ЭКП 4,2 мм
  • Нижний слой – унифлекс ВЕНТ ТПВ 2,8 мм. Огрунтовка – праймер битумный
  • Стяжка из ЦПР М150, армированная металлической сеткой 5Вр1 100х100 мм. Уклонообразующий слой – керамзит толщиной от 30 мм
  • Теплоизоляция – экструдированный пенополистирол 100 мм
  • Пароизоляция – бикроэласт ТПП
  • Кровельное перекрытие – ж/б плита

Стоимость машино-места – 430 тыс. руб.

Многоуровневый паркинг, г. Самара

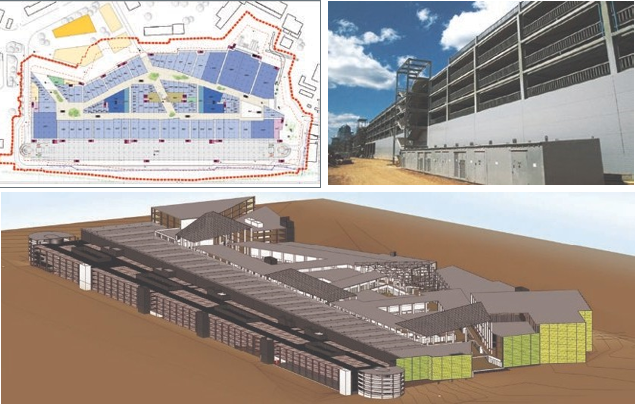

Рис. 6.2 Реализованный объект: многоуровневый паркинг, г. Самара
Количество машино-мест – 2011
Этажность – 6
Компания «Северсталь Стальные Решения», 2014 г.

Виды работ, выполненных «Северсталь Стальные Решения»:

  • Проектирование раздела КМ
  • Изготовление несущих металлоконструкций
  • Доставка металлоконструкций на объект
  • Монтаж основных несущих конструкций
  • Монтаж ж/б плит перекрытия

Таблица 6.1 Технико-экономические показатели многоуровнего паркинга, г. Самара

Технико-экономические показатели Единица измерения Количество
Площадь здания м2 56 000
Количество машино-мест м/м 2 011
Тоннаж тонн 3 300
Этажность эт. 6
Сетка колонн м 8,1х8,1

Стоимость машино-места – 370 тыс. руб.

Паркинг открытого типа, г. Москва

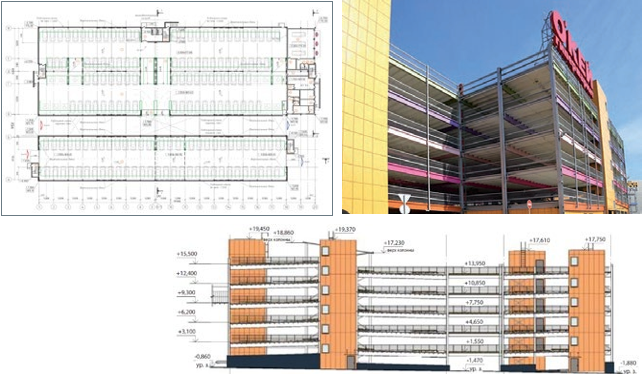

Рис. 6.3 Паркинг открытого типа, г. Москва, Каширское ш., вл. 12
Количество машино-мест – 1050
Этажность – 5
Компания «ЕВРОГРУП»

Краткое описание

Паркинг открытого типа на 1 050 машино-мест

Степень огнестойкости – III.

Паркинг представляет собой отдельно стоящую 5-этажную надземную гараж-стоянку с эксплуатируемой кровлей на 1 050 машино-мест.

Габаритные размеры здания – 99,30х60,88 м.

Шаг колонн 5,2х17,3 м, высота этажа – 3,1 м с полуэтажами. Подвальный этаж не предусмотрен.

Движение автомобилей по вертикали организовано по встроенным неизолированным рампам с транзитным движением автомобилей через полуэтажи автостоянки. Уклон рампы – 14,8%.

Фасады: металлическое ограждение.

Перекрытие выполнено по технологии компании ThyssenKrupp.

Лестницы – монолитные, железобетонные.

Вместимость этажа: 159 м/м, в том числе автомобилей среднего класса – 148 м/м, автомобилей МГН – 11 м/м.

Таблица 6.2 Технико-экономические показатели многоуровнего паркинга, г. Москва, Каширское ш., вл. 12

Технико-экономические показатели Единица измерения Количество
Этажность эт. 5
Площадь застройки м2 5 545,4
Общая площадь м2 29 729,9
Количество машино-мест м/м 1 050
Шаг колонн м 5,2х17,3

Стоимость машино-места – 380 тыс. руб.

Паркинг открытого типа, г. Мытищи Московской обл.

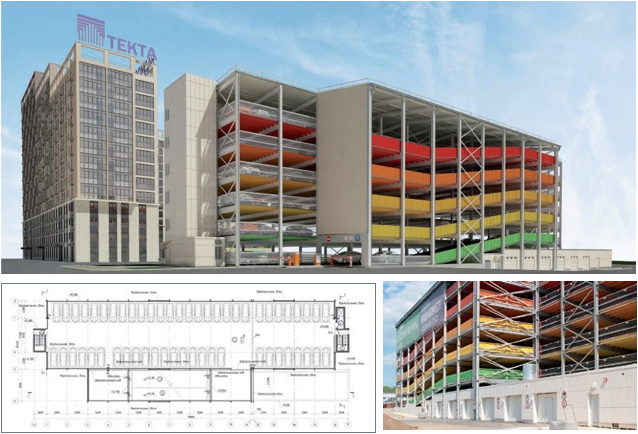

Рис. 6.4 Паркинг открытого типа, МО, г. Мытищи, ул. Колпакова, вблизи д. 39
Количество машино-мест – 308
Этажность – 6
Компания «ЕВРОГРУП»

Краткое описание

Паркинг открытого типа на 308 машино-мест

Степень огнестойкости – IV.

Паркинг представляет собой отдельно стоящую 6-этажную надземную гараж-стоянку на 308 машино-мест.

Габаритные размеры здания – 79,8х25,4 м. Шаг колонн 5,2х17,3 м. Схема парковки – рамповая.

Фасады: металлическое ограждение.

Перекрытие выполнено по технологии компании ThyssenKrupp.

Лестницы – монолитные, железобетонные.

Таблица 6.3 Технико-экономические показатели многоуровнего паркинга, г. Мытищи, ул. Колпакова, вблизи д. 39

Технико-экономические показатели Единица измерения Количество
Этажность эт. 6
Площадь застройки м2 1 882
Общая площадь м2 9 577
Количество машино-мест м/м 308
Шаг колонн м 5,2х17,3

Стоимость машино-места – 430 тыс. руб.

Паркинг открытого типа, г. Москва

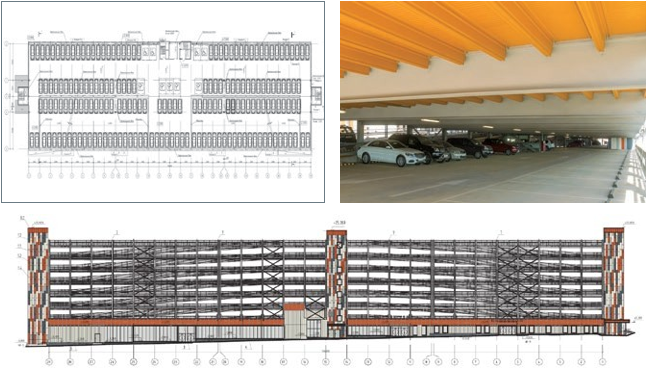

Рис. 6.5 Паркинг открытого типа, г. Москва, Митинская ул., вл. 22
Количество машино-мест – 1370
Этажность – 5
Компания «ЕВРОГРУП»

Краткое описание

Паркинг открытого типа на 1 370 машино-мест

Степень огнестойкости – III.

Паркинг представляет собой отдельно стоящую 6-этажную надземную гараж-стоянку с эксплуатируемой кровлей и подвальным этажом на 1 370 машино-мест.

Габаритные размеры здания – 136,20х35 м.

Шаг колонн 5,2х17,5 м. Перекрытия паркинга имеют уклон 6%.

Движение автомобилей по вертикали организовано по наклонным перекрытиям, величина уклона – 6%.

Фасады: металлическое ограждение.

Перекрытие выполнено по технологии компании ThyssenKrupp.

Лестницы – монолитные, железобетонные.

Вместимость этажа: 189 м/м, в том числе автомобилей среднего класса – 176 м/м, автомобилей МГН – 13 м/м.

Таблица 6.4 Технико-экономические показатели многоуровнего паркинга, г. Москва, Митинская ул., вл. 22

Технико-экономические показатели Единица измерения Количество
Этажность эт. 5
Площадь застройки м2 5 180
Общая площадь м2 36 260
Количество машино-мест м/м 1 370
Шаг колонн м 5,2х17,5

Стоимость машино-места – 380 тыс. руб.
