Несущий каркас

Основные элементы каркаса многоэтажного здания – колонны и балки образуют систему, воспринимающую горизонтальные и вертикальные нагрузки и передающую их воздействия на фундамент. Кроме того, система должна иметь необходимую жёсткость в горизонтальном направлении, чтобы перемещения здания от ветровых нагрузок не превышали допустимых нормами. Это может быть обеспечено дополнительными связями (рамно-связевой каркас) или монолитным ядром жёсткости (бессвязевый каркас).

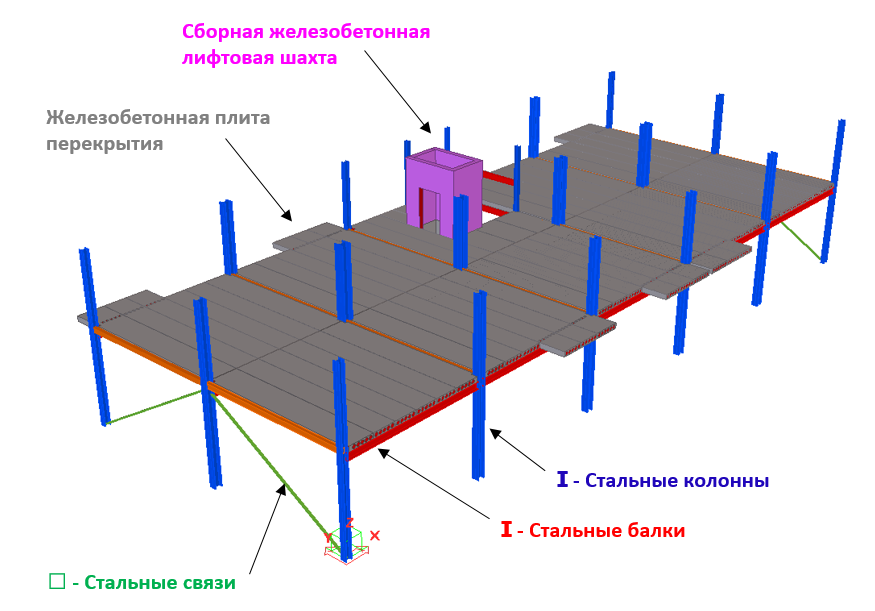

Рисунок 5 Пример схемы рамно-связевого каркаса со сборной шахтой лифта

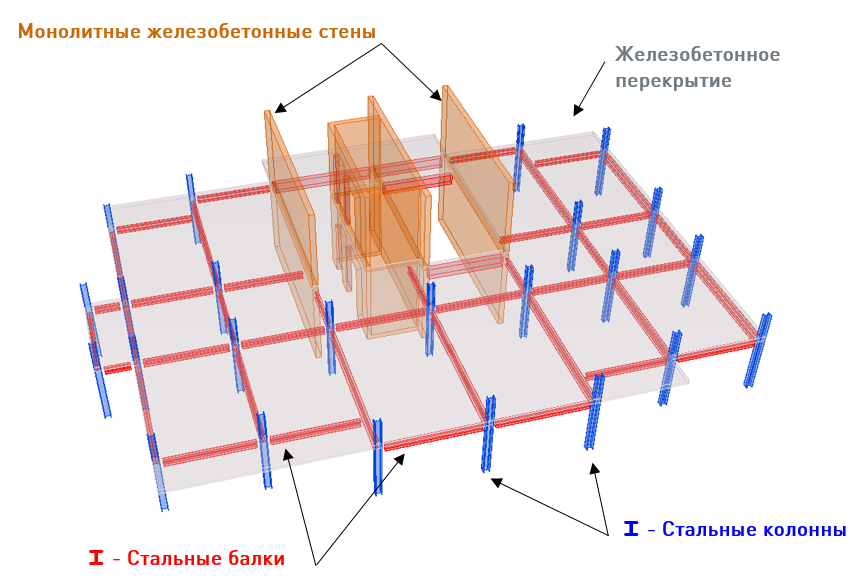

Рисунок 5 Рисунок 6 Пример схемы бессвязевого каркаса с монолитным лестнично-лифтовым узлом
