Конструкции междуэтажных перекрытий

В жилых зданиях объёмно-планировочные решения разрабатываются с учётом расположения вертикальных несущих конструкций в плане с размерами ячеек от 3000 мм до 9000 мм. Стальные каркасы рационально проектировать с размещением колонн в углах стандартных ячеек, конструкции перекрытий в таком случае имеют пролёт, равный размерам ячейки.

При выборе сборной конструкции перекрытия следует учитывать номенклатуру изделий, выпускаемых на предприятиях стройиндустрии, возможность применения современных железобетонных конструкций непрерывного бетонирования с последующей разрезкой на отдельные плиты. Сборная конструкция позволяет свести работу на строительной площадке преимущественно к монтажу готовых элементов. Перекрытия, выполняемые на строительной площадке в виде монолитных плит, устраивают с применением профнастила в качестве несъёмной опалубки или с использованием инвентарных опалубок, фиксируемых на проектной отметке перед укладкой бетона.

В отличие от промышленного строительства, при проектировании стального каркаса жилого здания необходимо учитывать требование максимально скрыть элементы конструкций в объёме внутренних и наружных стен. Несомненным преимуществом стальных конструкций является способность перекрывать большие, по сравнению с железобетонными конструкциями, пролёты. Однако, при увеличении пролёта габариты сечения несущей балки каркаса перекрытия могут достигнуть значительных размеров. Поэтому одной из задач проектировщика является определение оптимального соотношения между величиной перекрываемого пролёта и приемлемыми размерами сечений балок. То же относится и к колоннам. При большом шаге колонн значительно увеличиваются их сечения, и “спрятать” эти конструкции в стенах становится сложнее. Для снижения габаритов сечений колонн рекомендуется увеличивать класс прочности стали для колонн.

Ниже приведены часто применяемые размеры ячеек каркаса перекрытий при различных типах перекрытий.


Тип перекрытия со стальным каркасом

Сетка колонн

Средние габариты сечений колонн

Средняя высота сечений балок

Монолитные ж.-б. плиты по профнастилу

3м х 7,5м

200-250мм

300-350мм

Сборные ж.-б. плиты

6м х 6м

250-300мм

250-300мм

Виды междуэтажных перекрытий со стальным каркасом.

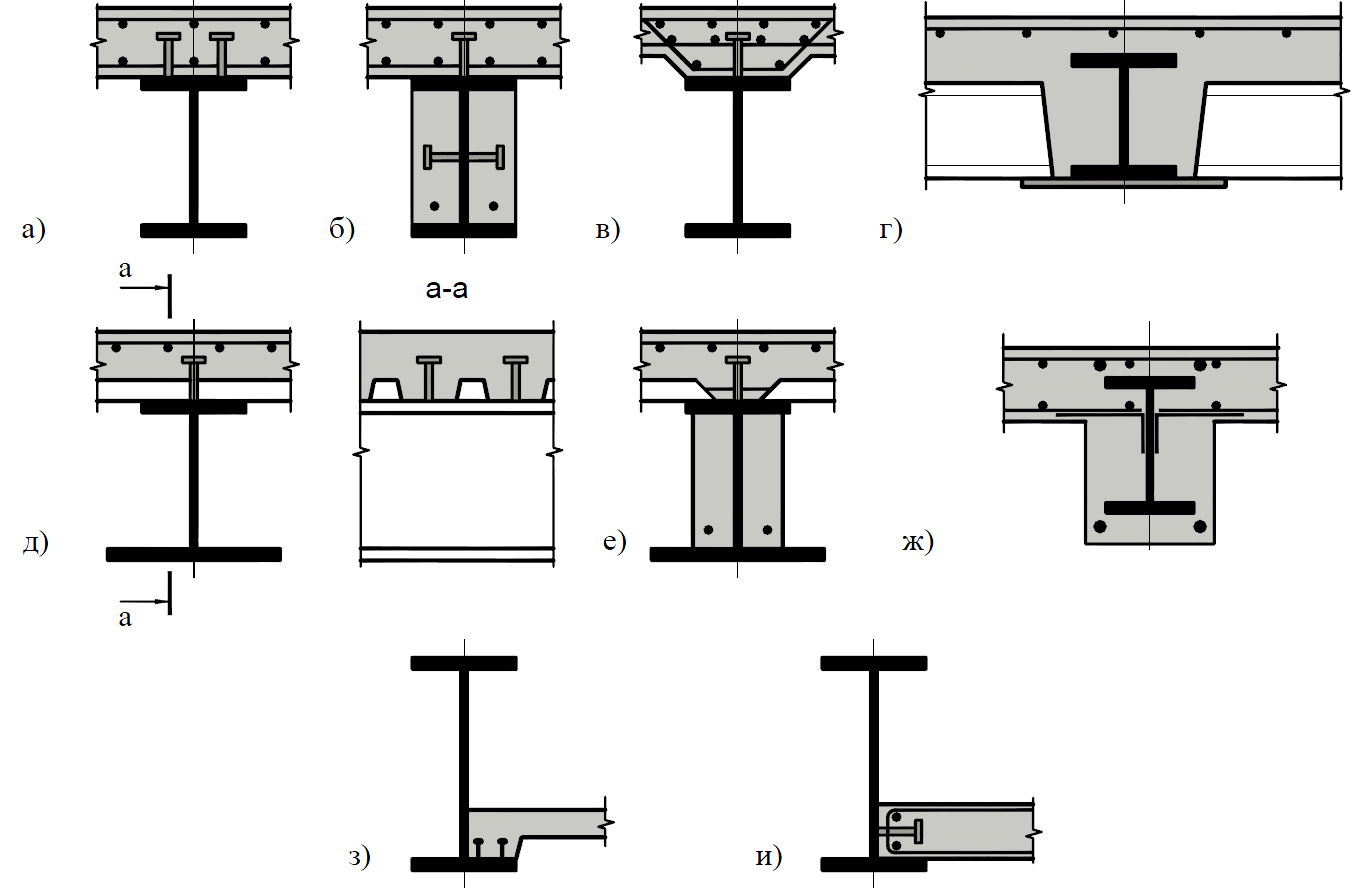

Рисунок 10 Стальные балки, комбинированные с монолитной железобетонной плитой

а) стальная балка и плита объединены при помощи анкерных упоров; б) стальная балка частично обетонирована и объединена с плитой при помощи анкерных упоров; в) стальная балка и плита с вутами объединены при помощи анкерных упоров; г) стальная балка частично обетонирована, сборные железобетонные плиты опираются на нижний пояс балки через лист; д) опирание плиты по профилированному настилу на стальную балку (промежуточная опора настила), е) опирание плиты по профилированному настилу на частично обетонированную стальную балку (крайняя опора настила); ж) полное обетонирование стальной балки.

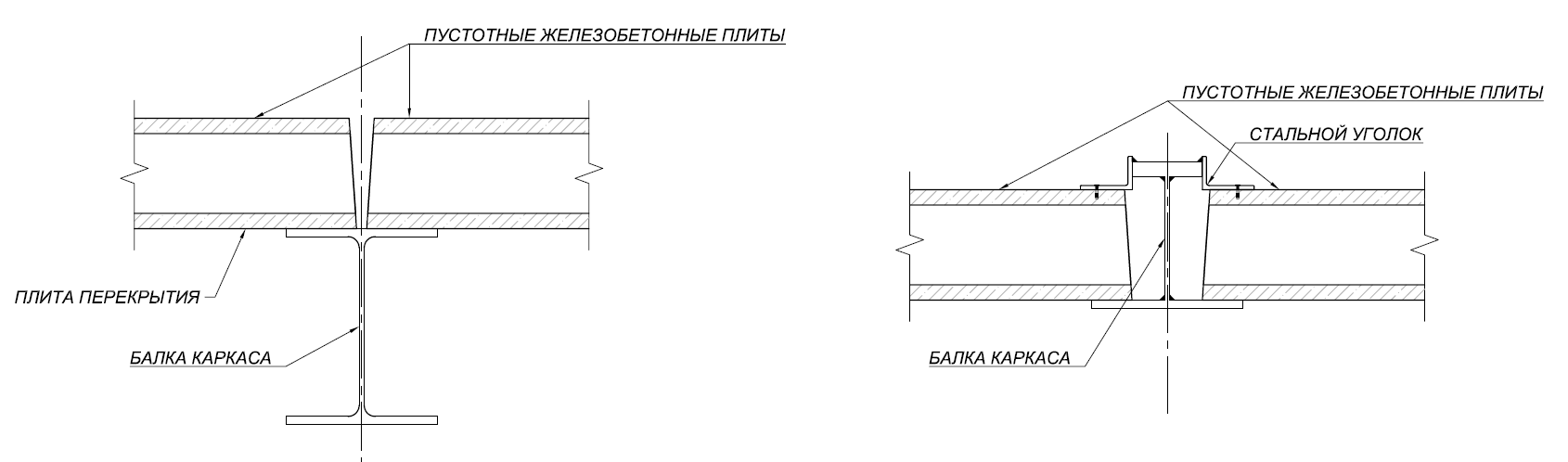

Рисунок 11 Стальные балки со сборными железобетонными перекрытиями

Монолитная железобетонная плита по нижнему поясу балок каркаса.

Рисунок 12 Общий вид узла плиты перекрытия, выполненной в уровне нижнего пояса балки

Данное решение перекрытия реализовано на пилотном проекте АРСС, здании общественного-делового центра по адресу: г. Москва, ул. Речников, вл.7.

Особенностью конструктивного решения является возможность скрыть каркас в объёме перекрытия, тем самым обеспечив ровную поверхность потолка, и исключить необходимость дополнительных средств огнезащиты каркаса.

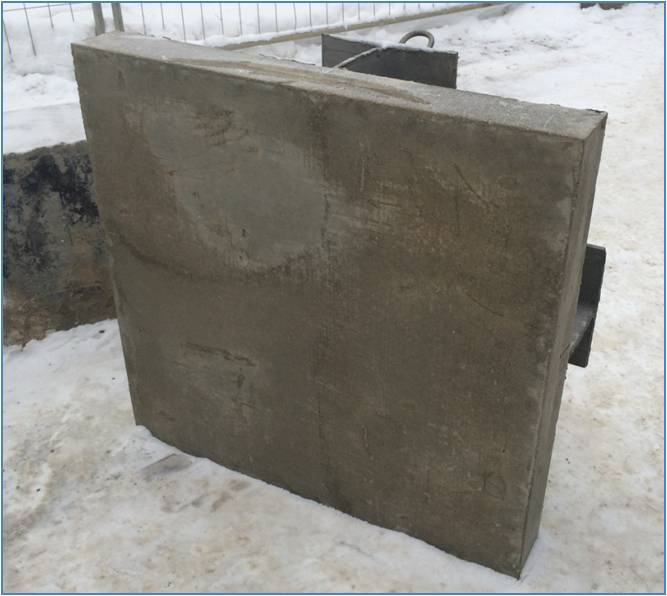

Рисунок 13 Натурный фрагмент перекрытия
Рисунок 14 Состав перекрытия
